Дизайн Проекта и Особенности Металлоконструкций

Дизайн Проекта и Особенности
Металлоконструкций

Принципы Дизайна

Теплица будет установлена в ТУРКМЕНИСТАНЕ в соответствии с климатическими условиями 5 метров при высоте 9,6 метра на пролете 9,65 метра, на высоте 7,45 метра; это большой объем бесперебойной теплицы сельскохозяйственного производства. Системы для теплиц, которые состоят из оцинкованных профилей специального назначения, которые имеют форму, соответствующую требованиям высоких стандартов качества, на станциях формирования рулонных профилей, являются полностью болтовыми и модульными. В дополнение к длительному сроку службы, защищающему от коррозии, тепличная система была сконструирована с учетом европейского стандарта TS-EN / 13031, а также критериев проектирования теплиц, которые определяют структурный дизайн и конструктивные характеристики теплиц.

В тепличных интерьерах и системах отопления мы отвечаем на потребности наших уважаемых инвесторов нашими выдающимися инженерами, которые являются экспертами в области термодинамики и теплообмена. Теплицы, которые мы производим, спроектированы в 3D с использованием «программы структурного анализа» (SAP2000), и спроектированы в 3D с реальными размерами и сечениями; ветровые нагрузки окружающей среды, снеговые и дождевые нагрузки, действующие на боковые и передние поверхности покрытия, поверхности кровельного покрытия, растительные и вспомогательные нагрузки, были испытаны в качестве несущих и опорных элементов в качестве режущей и распределенной нагрузки.

Фундамент

В зависимости от структуры почвы ямы для фундамента будут открыты на глубине 80-100 см. Стремена колонны будут иметь размеры 50 × 50 и толщину 50 см. На фундаментную яму будет заливаться бетон размером 25 × 25 и высотой 60 см. Колонны, окружающие теплицу, будут соединены с 30 см надземной бетонной балкой над сформированной структурой, а фундамент средней колонны будет укреплен/ Используемые анкерные профили имеют размер 70 × 70.

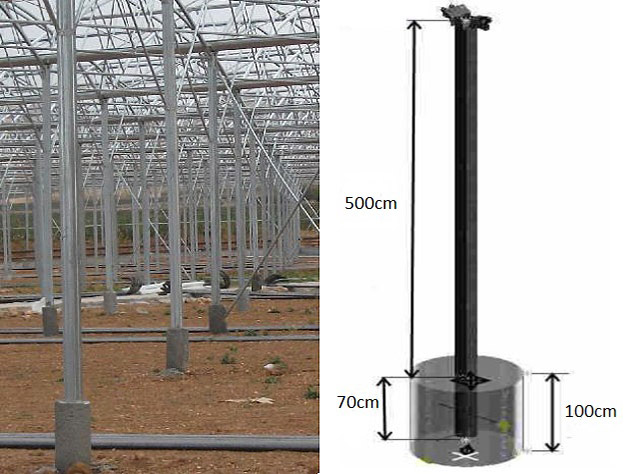

Колонны

Наши колонны спроектированы с размерами 80 × 80 мм и толщиной стенки 2 мм, чтобы противостоять напряжениям сжатия и растяжения, с инженерным подходом против изгиба и сдвиговых нагрузок от заводских и ветровых нагрузок; области, в которых толщина стенки на секцию увеличивается, располагаются симметрично на серединах боковых поверхностей профиля, так что он продолжается вдоль профиля. Углы профиля закруглены с радиусами; таким образом, он в 5 раз более устойчив к изгибу и вертикальным нагрузкам, чем обычные профили колонн.

blank

Ножницы

Нагрузки были разделены на 5 равных секций на подзаголовках и верхушках колонн, и нагрузки были равномерно и равномерно распределены по колоннам теплицы с использованием 10 сетчатых материалов. Поперечное натяжение опускается от 2-х точек каждой пружины, чтобы колонна равномерно распределяла нагрузки, которые можно встретить не только в прессе, но и в тяге.

Наши ножничные профили специально разработаны в форме D, что повышает устойчивость к вертикальным нагрузкам и обеспечивает минимальный контакт с пластиковой крышкой. Таким образом, хотя пластиковая крышка не повреждена, обеспечивается более высокая несущая способность и прочность по сравнению с аналогичными профилями. Профили ленточных балок выбираются в форме D с размерами 50 × 60 мм с помощью расчетов сжатия и растягивающих нагрузок и расчета поверхности затенения.

В конструкции ножниц нагрузка для растений и фруктов и овощей разделена на 5 равных частей, и все соединения зафиксированы в точках баланса нагрузки для сбалансированного распределения нагрузок. Таким образом, вся теплица находится в статической связи друг с другом, и теплица способна противостоять нагрузкам в целом. Профили ножниц были выбраны в качестве Ø32 мм в соответствии с расчетами баланса нагрузки и расчетами поверхности затенения.

Изготавливается из круглых профилей труб в эквивалентных профилях под ножницами. Этот элемент создает трудности и трудности при установке и изоляции системы штор. Наша система профилей под ножницами имеет овальную форму; овальные профили в горизонтальной плоскости более статичны, чем круглые сечения; значения прочности и прогиба. Мы используем элемент овального сечения размером 40 × 25.

Боковые Колонны

Благодаря инновационному инженерному дизайну несущие профили и профили прогона являются важными несущими профилями, которые непосредственно подвергаются нагрузкам и передаются на колонны. В общем случае профили зажимов привинчиваются или свариваются, чтобы установить пластиковую крышку на эти профили. В нашей системе зажимы и подшипники, которые можно установить, прикрепив держатель и пластиковую крышку, имеют одинаковый профиль, благодаря чему достигнуты важные инновации и практичность.

Эта форма обеспечила значительную экономию труда при монтаже и монтаже с большой скоростью и простотой сборки. Инфраструктура клип-грядки подготовлена для применения тюля. Этот метод объединяет все функции с одним профилем. Профили прогона имеют ребра 40 × 50 и проходят через теплицу в 3 ряда и в 2 раза более устойчивы к деформации и короблению, чем их аналоги.

Профиль Оконной Ручки

Один из самых важных вопросов в теплице – это парниковая вентиляция и пропорциональная влажность. Относительная влажность в теплицах должна составлять 60-70%. Более высокая относительная влажность увеличивает рост и останавливает рост корней. Пониженная относительная влажность нежелательна, так как увеличивает испарение в теплице. Окна теплицы должны иметь просвет 40% относительно площади пола для хорошего контроля температуры и влажности. Следовательно, необходимы большие размеры окон. Оконные профили должны быть устойчивы к ветровым нагрузкам и вибрациям в качестве несущих. Зажатый профиль, который выполнен наполовину овальным, как в профиле балки, обеспечивает минимальный контакт от точки касания к пластиковой крышке и представляет собой идеальную форму с высокими значениями момента инерции и высокими прочностными и несущими свойствами. Система открывания и закрывания производится автоматически двигателями с редуктором, подходящим для автоматизации.

В качестве решения мы заметили, что наиболее важной проблемой в окнах теплиц являются искажения и осевое смещение оконных ручек. Как и в случае с оконными ручками, проблемы с искажениями, проскальзыванием и изгибом окон были решены путем размещения диагоналей в точках сброса момента вместо того, чтобы размещаться через каждые 3 метра вместо того, чтобы располагаться на 3 метра. Половинный оконный профиль размером 30 × 40 и длиной 2 метра.

Натяжные Ролики

Ветровые натяжители обычно изготавливаются из трубных профилей в обычных теплицах. При горизонтальных и неосевых углах овальные профили имеют более высокие значения тяги и сжатия, чем круглые профили. Эта идеальная форма позволяет нам достичь более высоких значений прочности. Колонны и крыша устойчивы к ветровым нагрузкам. В дополнение к нашей системе, стропильные фермы усилены с помощью натяжителей крыши от ветровых нагрузок. Статическая жесткость обеспечивается за счет усиления системы боковыми углами и внутренними натяжителями колонн и ветровыми натяжителями крыши против различных направлений ветра.

Водосточный Желоб с Уплотнительной Прокладкой

Наши водосточные желоба изготавливаются на многопозиционных рулонных машинах, чтобы справиться с нагрузками конструкции и обеспечить беспрепятственный сброс дождевой воды в течение многих лет. Он находится в уникальной форме, которая передает потовую воду в теплице за пределы теплицы и обеспечивает защищенную от болезней среду для контролируемого производства растений с хорошим контролем влажности. Отверстие наших желобов составляет 50 см, а его глубокая структура обеспечивает высокую пропускную способность, а ребристая структура обеспечивает высокую статическую прочность и минимальную степень затенения.

Пластиковая Система Блокировки с Замком Безопасности

Полиэтиленовая крышка изготавливается нашей компанией со специальными поперечными оцинкованными специальными профилями зажимов, канавками с самофиксирующимися кромками, ребристыми кромками и оконными профилями после монтажа конструкции, две части друг друга фиксируются специальными фиксаторами непрерывного действия из ПВХ, блокируются. В дополнение к простоте установки, эти зажимы обеспечивают длительный срок службы крышки и обеспечивают устойчивость к двустороннему ветру, а также к уплотнению. Благодаря нашей системе зажимов можно наполнить воздухом всю поверхность теплицы и обеспечить теплоизоляцию. Наша система запирающихся зажимов обеспечивает высокую защиту от ветра. Наша система зажимов широко и безопасно используется компаниями-производителями по всей стране.

Оцинкованная Пластиковая Система Перегородок

В длинных теплицах, поскольку площадь поверхности, подверженная воздействию ветра, увеличивается по всей теплице, полиэтиленовая оболочка подвергается очень сильному давлению и нагрузкам при сильном ветре и вызывает разрывы. Крыша и оконные пластиковые крышки разделены пополам двойными зажимами для уменьшения давления поверхности и защиты от разрывов. Это приложение облегчает установку, замену и ремонт пластиковых крышек и сводит к минимуму повреждения.

Система Вентиляции Крыши

Для правильной вентиляции требуется верхнее вентиляционное отверстие, чтобы гарантировать, что скорость потока воздуха внутри помещения в теплице заменяется свежим воздухом в течение 1 минуты. Всего 2 штуки шириной 4 метра. Существует модель вентиляции бабочка, которая обеспечивает 40% высокую скорость подъема. Эта модель обеспечивает эффективную вентиляцию и климат-контроль. Потери на трение и мощность сводятся к минимуму благодаря специально изготовленной шарнирной системе и подшипникам вала подшипника. С двунаправленными мотор-редукторами с компьютерным управлением, с концевыми выключателями безопасности и зубчатой передачей с управлением движением. Система вентиляции включается и выключается с помощью компьютерной автоматизации в соответствии с измерениями, проведенными с помощью датчиков влажности, тепла, скорости ветра, направления ветра и дождя.

Крепеж

Хомуты, соединяющие элементы в теплице; это отлито в специальную форму и дизайн и обеспечена сварная и модульная установка. Крепежи многофункциональны, обеспечивают несколько практических функций и скорость монтажа. Используемые болты и гайки оцинкованы, и все гайки используются с волокном, чтобы не ослаблять вибрации. Группа болтов, используемых в соединении, изготовлена из стальных болтов норм DIN-931, DIN-933, DIN-985, DIN-125, DIN7504N и DIN-934. Все зажимы, которые мы производим, изготовлены из оцинкованного материала толщиной 2 мм и радикально рассчитаны на равномерное распределение нагрузки в области соединения.

Двери

Производство дверей, покрытие из поликарбоната, врезной замок, уплотнение с резиновыми фитилями из EPDM, корпус из оцинкованной стали, стильная и элегантная основа; сдвижная система с двумя направляющими сверху и снизу; 3 м в ширину и 3 м в высоту.

Комната Автоматизации и Дезинфекции Удобрений

9 метров шириной, 3 метра глубиной 27 м2, покрытая поликарбонатом, автономная входная дверь с устройством автоматизации, резервуары для удобрений, метеостанция, электрические панели, туманообразующая группа насосов высокого давления и используемые удобрения и химикаты для хранения в шкафчике; В этом отделе можно дезинфицировать одежду и обувь.
