تصميم المشروع وميزات البناء الصلب

مبادئ التصميم

الدفيئة التي سيتم إنشاؤها وفقًا للظروف المناخية لتركمانستان والذي يبلغ ارتفاعه 5 أمتار من أسفل المزراب وانفتاح 9,6 متر وارتفاعه العلوي 7,45 متر؛ هي دفيئة حديثة وكبيرة الحجم وللإنتاج الزراعي المستمر. يجب توحيد أنظمة الدفيئة التي تتألف من صفائح ذات شكل وظيفي خاص مجلفن والتي يتم تشكيلها وفقًا لمتطلبات في محطات تشكيل بلفة التشكيل، بشكل كامل بالبرغي وذلك معايير الجودة العالية وهي تركيبية. إلى جانب كون نظام الدفيئة ذات عمر طويل لمقاومتها للصدأ والتآكل، تم اجراء أنظمة الدفيئة أثناء تصميم مشروعها مع أخذ المعيار الأوروبي في تحديد التصميم الهيكلي وخصائص بناء الدفيئات و معايير تصميم الدفيئة TS-EN/13031 بعين الإعتبار.

وفي ما يتعلق التصميم الداخلي للدفيئة وأنظمة التدفئة؛ نقوم بتلبية احتياجات مستثمرينا الكرام من خلال طاقم المهندسين المميزين والخبراء بمواضيع الديناميكا الحرارية ونقل الحرارة.

يتم اختبار الدفيئات التي نقوم بإنتاجها في الوسط الحاسوبي ذلك عبر استخدام “برنامج التحليل الهيكلي” (SAP2000)، مع تصميم الحجم الحقيقي والمقطع العرضي بالأبعاد الثلاثية، حيث يتم تطبيق قوة الرياح البيئية، وأوزان الثلج والأمطار التي توجه على السقف وأسطح الغطاء الجانبية والأمامية، والأحمال النباتية والإكسسوارية على الحاملات والعناصر الداعمة مثل قاطع الحمل وموزع الثِقل.

الأساس

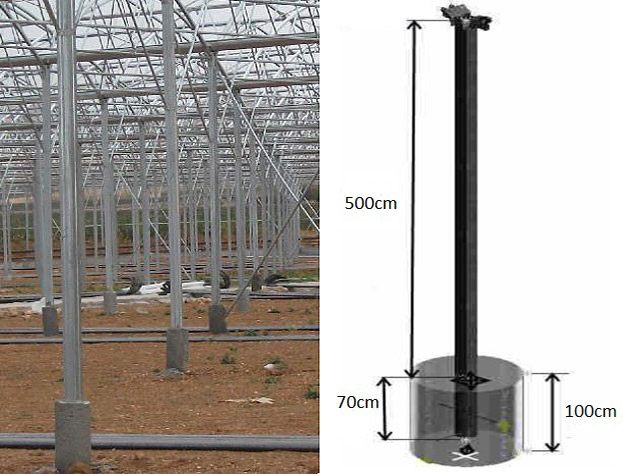

سيتم فتح حفرة الأساس بعمق 80 – 100 سم حسب هيكلية التربة، وسيكون ركائز العمود بأبعاد  50 × 50 وبسماكة 50 سم. سيتم سكب الاسمنت بارتفاع 25 × 25 وبحجم 60 سم على حفرة الأساس. سيتم ربط المحيط من على الهيكل الذي يكون أعمدة محيط الدفيئة بحزام خرسانة فوق التربة 30سم، سيقوم العمود الأوسط بتعزيز الأساس. أبعاد صفائح المرساة التي سيتم استخدامها 70 ×70

الأعمدة

تبلغ أعمدتنا 80 × 80 ملم وأبعاد سمك الجدار 2 ملم لتلبية شدّة الضغط والتوتر، تم تصميمها بنهج هندسي لمقاومة قوى الإلتواء والانحناء التمزق الناتج عن أحمال النباتات والرياح؛ ويتم وضع صفائح على النقاط المشتركة للأسطح الجانبية بشكل متماثل في المناطق يتم زيادة سمكها لحدوث تمزق في مساحة الوحدة بشكل مستمر. تم جعل أطراف زوايا الصفائح مستديرة على شكل كوع، وبهذا تصبح أكثر مقاومة للانحناءالخلفية والأحمال العمودية بمقدار 5 مرات من صفائح الأعمدة العادية.

المقصات (التقاطعات)

تم تقسيم الأحمال إلى 5 أقسام متساوية على الرؤوس الفرعية وأسطح الأعمدة وتم توزيع الأحمال بالتساوي وبشكل متوازن على أعمدة الدفيئة باستخدام 10 مواد شبكية. يقوم الشد المتقاطع النازل نحو العامود من نقطتين لكل مقص بتوزيع الأوزان بشكل متوازن على العامود بحيث يستطيع الإستجابة للضغط والسحب أيضاً.

تم تصميم صفائح المقصات بشكل خاص على شكل D وبهذا الشكل تم زيادة مقاومة تجاه الأحمال العمودية، إلى جانب تقليل الاتصال مع الغطاء البلاستيكي إلى الحد الأدنى. وبهذه الطريقة، يتم توفير امكانية حمل أعلى ومقاومة مقارنة بالصفائح المشابهة بالإضافة إلى تجنب تلف الغطاء البلاستيكي. تم اختيار صفائح جسر مسلح على شكل D بأبعاد 50 × 60 ملم بحسابات سطح التظليل وحسابات مقادير الضغط والشد.

تم ربط جميع الروابط لنقاط تحميل التوازن وتقسيم النبات والفواكه والخضراوات لـ 5 أقسم متسوية وذلك من أجل توزيع متوازن للأحمال أثناء تصميم المقصات. وبهذه الطريقة تكون الدفيئة بحالة ترابط بشكل تام مع بعضها البعض ويقوم هيكل الدفيئة بمقاومة الضغط بشكل متكامل. وتم اختيار Ø32 ملم وذلك حسب حسابات التوازن الخاص بصفائح المقصات وحسابات سطح التظليل.

يتم تصنيع معاجلات الصفائح التي تمر من أسفل المقصات من صفائح أنابيب مستديرة. يتسبب هذا العنصر لظهور صعوبات ومشاكل في عملية التركيب وعزل لنظام الستائر. تم تشكيل الصفائح التي تمر من أسفل المقصات في نظامنا بشكل بيضاوي؛ حيث أن الصفائح التي على شكل بيضاوي في المستوى الأفقي أكثر ثابتة من الصفائح المستديرة، وتمتلك قيم المقاومة والإنحراف. أبعاد العنصر المستخدم والذي على شكل بيضاوي هي 40 × 25.

المدادة والأعمدة الجانبية

صفائح المدادة والأعمدة الجانبية الحاملة بتصميم هندسي مبتكر، هي صفائح حاملة مهمة تنقل الأحمال والضغوط  التي تتعرض لها بشكل مباشر إلى العواميد. في التطبيقات العامة، يجب شد صفائح المشبك بالبراغي أو لحمها حتى نتمكن من تركيب الغطاء البلاستيكي فوق هذه الصفائح. أسرة المشدات التي يمكن تركيبها بضبطها للغطاء البلاستيكي الحامل في نظامنا، قد قامت بتوفير ابتكارًا وتطبيق  مهما من خلال التشكيل على الصفائح ذاتها.

قدم شكل أسرة المشدات توفيرا مهما في الإنتاجية والتركيب والعمالة لسهولة وسرعة تركيبها بشكل كبير. تم إعداد البنية التحتية لأسرة المشدات من اجل تطبيقات منشّة الذباب. في الطريقة قامت بتوحيد جميع الوظائف عبر صفيحة واحدة. قوة مقاومة صفائح المدادة ذات الأبعاد 40 × 50 أكثر بمرتين ضد الإلتواء والانحناء مقارنة بمماثليها ويمر حول الدفيئة بطولها 3 أدوار كما أنها ذات هيكلية مضلعة.

صفيحة مقبض النافذة

تعتبر تهوية الدفيئة والرطوبة النسبية أحد أهم القضايا في قطاع الدفيئة. يجب أن تكون الرطوبة النسبية في الدفيئات تتراوح ما بين 60 – 70%. ارتفاع الرطوبة النسبية يزيد من النمو، ويوقف نمو الجذور. الرطوبة النسبية المنخفضة غير مرغوب بها لأنها تزيد من التبخر في الدفيئة. يجب أن تمتلك نوافذ الدفيئة فتحة تهوية بنسبة 40 % حسب إلى مساحة الأرض وذلك من أجل التحكم في درجة الحرارة والرطوبة بشكل جيد. لهذا السبب، هناك حاجة إلى نوافذ ذات أحجام كبيرة. كحاملات يجب أن تكون صفائح النوافذ مقاومة لقوة الرياح والاهتزازات. وكما هو الحال في صفائح الجسر فإن الصفيحة المشدودة والمصممة بكشل نصف بيضاوية، يوفر الحد الأدنى من الإتصال من نقطة المماس للغطاء البلاستيكي كما انها نموذج مثالي بميزات الحمل والمقاومة العالية وقيم القصور الذاتي العالية في الزوايا القائمة. يتم اجراء نظام الفتح والإغلاق تلقائيًا بواسطة المحركات مع خفض مناسب للأتمتة.

لقد لاحظنا أن المشكلة الأهم في نوافذ الدفيئة هي التشوهات والإختلال المحوري في مقابض النوافذ، كحل لهذه المشاكل، تم حل مشاكل التشوه والإختلال والإعوجاج في النوافذ من خلال وضع قطريا من نقاط إعادة تعيين لحظة بوضع مقبض النافذة كل 1,5 متر بدلا من وضعها في كل 3 متر كما هو الحال مع مماثلات مقبض النافذة. أبعاد النافذة ذات الصفيحة نصف بيضاوية 30 × 40 وطولها 2 متر.

مَشد العواصف

بشكل عام يتم تصنيع مشد الرياح في الدفئية الإعتيادية، من صفائح الأنابيب. تمتلك الصفائح البيضاوية في الزوايا غير الأفقية والمحورية لقيم شد وضغط عالية اكثر من الصفائح الدائرية. يقدم لنا هذا الشكل المثالي امكانية الحصول على قيم مقاومة أعلى. تظهر الهمدة مقاومة مختلفة تجاه قوة الرياح عن تلك التي تظهرها السطح. تم تدعيم وتقوية نظامنا عبر مقصات السطح الإضافية ومشدات السطح المقاومة لقوة الرياح. وتم الحصول على صلابة ثابتة المقدمة بتقوية النظام بمشادة الأعمدة الداخلية والزوايا الجانبية ومشدات الرياح الخاصة بالسطح وذلك لمقاومة قوة الرياح ن مختلف الجهات.

مزراب المطر ذو خشتق منع التسريب

يتم إنتاج مزاريب المطر الخاصة بنا في آلات لفة آلات لفة متعددة المحطات لتلبية أحمال الهيكل القوطي وإجلاء مياه الأمطار لسنوات عديدة دون أي مشاكل. إنه في نموذج فريد ينقل ماء التعرق من داخل الدفيئة إلى خارج الدفيئة، ويوفر بيئة محمية من الأمراض من أجل إنتاج المحاصيل الخاضعة للرقابة وذلك من خلال التحكم الجيد بالرطوبة. يتم توفير الحد الدنى من التضليل وقوة ثابتة عالية بهيكله المضلع وسعة العالية لنقل المياه عبر هيكليه العميق وفتحته التي تبلغ 50 سم. يبلغ افتتاح المزاريب لدينا 50 سم ويوفر هيكلها العميق قدرة تحمل عالية للمياه ، ويوفر هيكلها المضلع قوة ثابتة عالية ومعدل أدنى للظل.

نظام المشبك ذو القفل الأمني والمثبت البلاستيكي

يتم تصنيع غطاء البولي إيثيلين من قبل شركتنا من خلال صفائح مشابك خاص مجلفن ذات تقسيم خاص، يتم ربطها بمشابك بولي فينيل كلوريد (PVC) خاضة مستمرة تقفل بعضها تتكون من قسمين، وذلك عقب تركيب الهيكل المزراب ذو المشبك و سلسلة المدادة و بصفائح النافذة. إلى جانب كونها سهلة التثبيت، توفر هذه المشابك عمرًا طويلًا للغطاء كما أنها توفر مقاومة للرياح على الوجهين وهي أيضا مانعة للتسريب. يمكن نفخ سطح الدفيئة بالكامل بالهواء وتوفير العزل الحراري وذلك بفضل نظام المشبك الخاص بنا. يوفر نظام المشبك المقفل الخاص بنا حماية عالية من الرياح. يتم استخدام نظام المشبك الخاص بنا على نطاق واسع وبشكل آمن من قبل شركات تصنيع الدفيئة في جميع أنحاء البلاد.

نظام المشبك ذات التقسيم البلاستيكي المجلفن

بالنسبة إلى الدفيئة الطويلة، يتعرض غطاء البولي إيثيلين لضغط وقوة رياح شديدة جداً وذلك بسبب حجم مساحة سطح التي تأثر عليها الرياح على مدى طول الدفيئة الأمر الذي يؤدي إلى تمزق الأسطح. يتم تقسيم الأغطية البلاستيكية الأغطية البلاستيكية مع مشابك مزدوجة وذلك بهدف تقليل مساحة سطح المعرض للضغط والحماية الأسطح من التمزق. هذا الإجراء يسهل تجميع واستبدال وإصلاح الأغطية البلاستيكية ويقلل من الأضرار.

نظام تهوية السقف

يجب أن يكون هناك فتحة تهوية علوية تسمح بتفريغ تدفق الهواء الداخلي للدفيئة وملؤه بالهواء النقي خلال دقيقة واحدة وذلك من أجل التهوية المناسبة. يوجد في الأعلى نظام تهوية بطراز الفراشة يوفر نسبة من التهوية بمعدل 40 % مفتوحة على كلا الطرفين بشكل طولي عبارة عن فتح عدد 2 بعمق 2 متر وبمجموع 4 متر. يوفر هذا النموذج كفاءة في التهوية وقدرة على التحكم في المناخ. يتم تقليل الاحتكاك وفقدان الطاقة بفضل نظام المفصلات ومحامل عمود الدوران المصنوع بشكل خاص. يتم فتح وإغلاق نظام التهوية ذات مفتاح حد السلامة، ومحركات تروس ثنائية الاتجاه متوافقة مع أتمتة الحاسوب ورف التروس المتحرك، من خلال أتمتة الحاسوب ووفقاً لقياسات المحصلة من أجهزة استشعار المطر.

عناصر التثبيت

توفر المشابك التي تربط العناصر في الدفيئة، امكانية تركيب الوحدات دون اجراء عملية اللحم عبر الصب في شكل وتصميم خاص. عناصر التثبيت متعددة الوظائف، وتوفر العديد من الوظائف العملية وسرعة التثبيت. البراغي والصواميل المستخدمة مجلفنة ويتم استخدام جميع الصواميل بحيث تكون ذات ألياف وذلك للحد من الإرتخاء بسبب الاهتزاز. مجموعة البراغي المستخدمة في الربط مصنوعة من الصلب ومعايير البراغي هي؛ DIN-931، وDIN-933، وDIN-985، وDIN-125، وDIN7504N، وDIN-934. جميع المشابك التي ننتجها مصنوعة من مادة مجلفنة 2 ملم وتم تصميم نقاط نصف قطرها في تصميم هندسي يقوم بتوزيع توزيع الأحمال بالتساوي على منطقة الاتصال واجتازت الاختبارات الثبات بنجاح.

الأبواب

الأبواب التي تقوم بإنتاجها، مغلفة بالبولي الكربونات، ذات قفل نقر، مختوم بفتائل المطاط الإيثيلين البروبيلين دين مونومر(EPDM)، هيكله صلب مجلفن،  قاعدة أنيقة وظريفة، ذات نظام شريحة السكك الحديدية المزدوجة في الأعلى والأسفل، عرضها 3 أمتار، وإرتفاعها 3 أمتار.

أتمتة الأسمدة وغرفة التطهير

الجهاز ذات التشغيل الآلي وذات عرض 9 أمتار، وعمق 3 أمتار وباب مدخل مستقل بولي الكربونات 27 متر مربع، والذي يحتوي على خزانات الأسمدة ومحطة الأرصاد الجوية والألواح الكهربائية ومجموعة مضخة مضغوة رئيسية للتضبيب وخزانات لتخزين الأسمدة والمواد الكيميائية التي سيتم استخدامها؛ هو القسم الذي يمكن للموظفين والضيوف دخوله والقيام بتعقيم الملابس والأحذية.
